二、粉碎钢棉生产线及配置说明

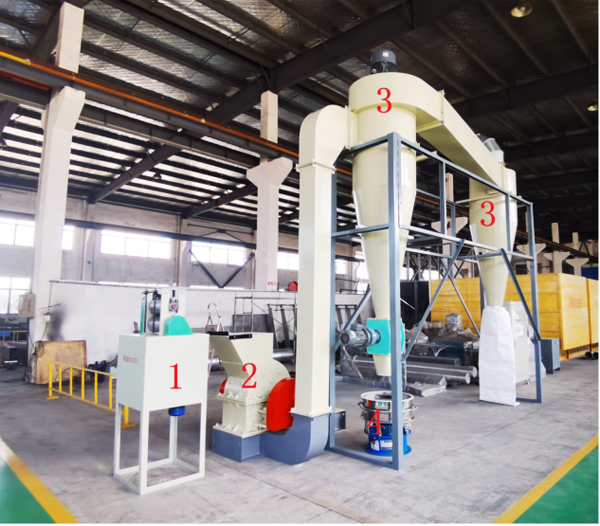

2.1、WMJ -150G喂棉机技术参数（图1）

产品特点：

WMJ -150G是粉碎性钢棉生产线粉碎前必备设备。设备由变频调速器、电机、减速机、输送带、压线轮等组成。其主要作用：将钢棉等速输入粉碎机中粉碎。

主要技术参数：

输棉量：250-400kg/H        速 比：15/1

电机功率：0.75kw          外型尺寸：800×500×1600

2.2、FSJ-22K锤式粉碎机技术参数（图2）

产品特点：

   FSJ-22K是粉碎性钢棉生产线主要辅助设备。设备由机架、电机、转鼓、锤片、耐磨板、齿轮板、规格筛、平衡飞轮等组成。其主要作用：将长丝钢棉粉碎成需要规格产品。

主要技术参数：

   粉碎量：300-500kg/H          主轮转速：2100转/分

   电机功率：22kw              单机刀片：44片

外型尺寸：800×500×1600 重  量：2500kg

2.3、JMJ -11K集棉器技术参数（图3+3）

产品特点：

  JMJ -11K是粉碎性钢棉生产线主要辅助设备。设备由机架、电机、一体型风机、吸棉旋风分离器、出风旋风分离器、关风器等组成。其主要作用：将粉碎后钢棉通过风压吸入并分离出来。

主要技术参数：

处理量：300-500kg/H          风机转速：2800转/分

电机功率：11kw              分离形式：2级旋风分离

外型尺寸：9300×1100×4000 重    量：1500kg

2.4、ZDS -600振动分级筛技术参数（图4）

产品特点：

ZDS -600是粉碎性钢棉生产线主要辅助设备。设备由筛架、电机、偏心振动块、减振弹簧、分级筛等组成。其主要作用：将粉碎分离后钢棉经振动分级为成品。

主要技术参数：

处理量：400-600kg/H          振筛转速：1400转/分

电机功率：1.5kw             分级形式：2级振分

外型尺寸：830×600×900 重    量：100kg

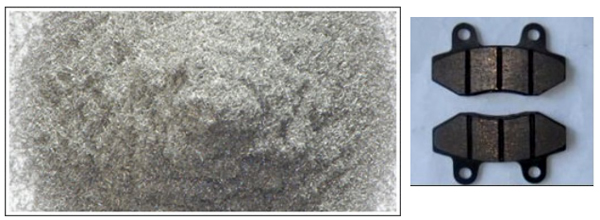

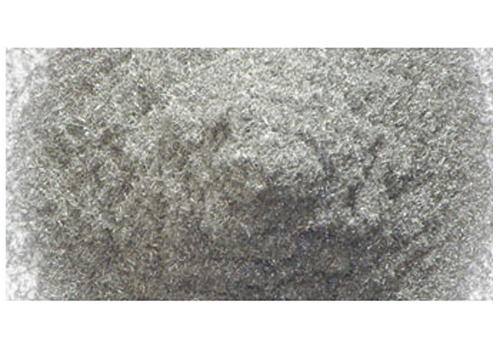

2.5粉碎性钢棉用途：主要用于汽车刹车片、离合器片等摩阻材料

2.6粉碎钢棉生产工艺说明及设备平面布置

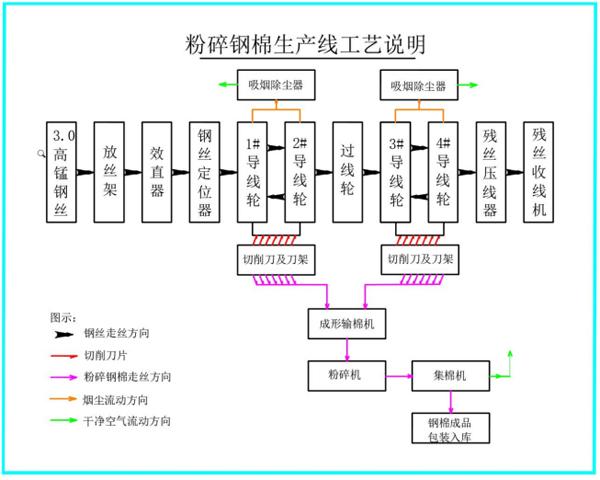

1、生产线工艺说明

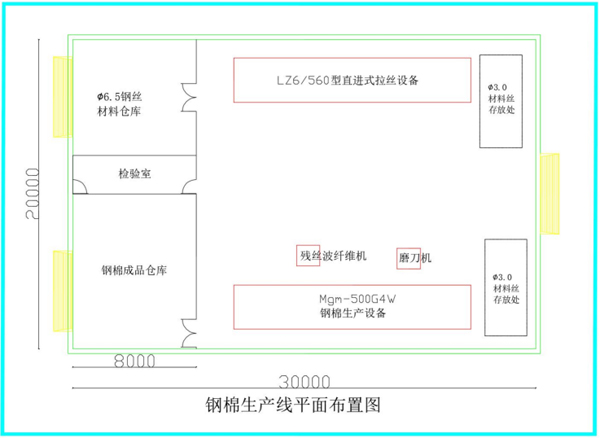

2、生产线平面布置图（建议）

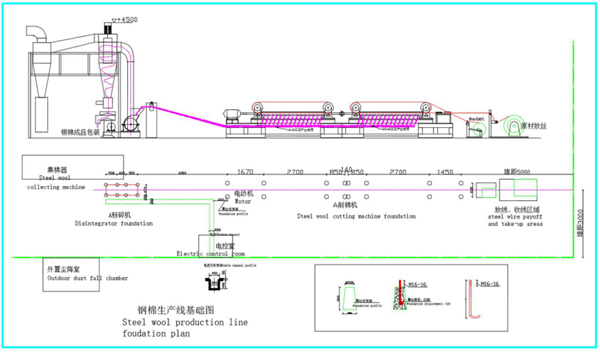

3、生产线立面及基础图
