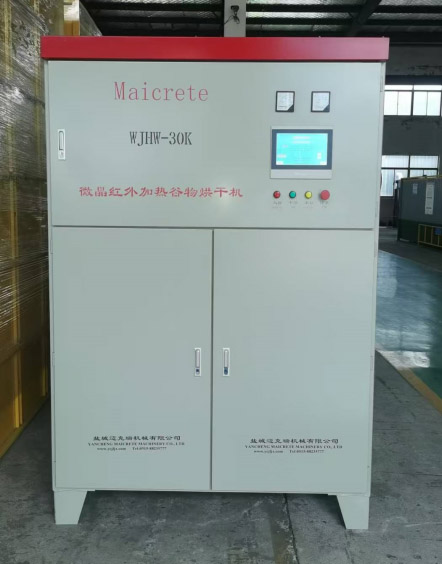

纳米微晶红外线加热热风炉

纳米微晶红外线加热是一种继金属管、石英管、卤素管、陶瓷管红外线等传统发热管之后,近两年来刚兴起的一种高科技加热元件,其优异的性能愈来愈受国内外广大客户的欢迎。纳米微晶红外线发热管(板)是利用纳米技术和微晶材料(如硅化铝与针晶体)构成的加热管(板),通过特殊的纳米材料吸收并转化红外线辐射为热能,实现高效加热的设备。这些纳米材料具有优异的红外线吸收和转化能力,当外界红外线辐射到材料表面时,能量被吸收并转化为热能,导致材料内部的分子振动加强,产生热量。具有功率余量大、耐高温、高热能力强、使用寿命长、且功率可随意调节等优点,被誉为是“本世纪最具竞争力的高科技材料”。它的出现在电热领域掀起了一场新的革命,纳米微晶加热替代金属发热体将成为一种必然的趋势。

全国热线

0515-88230777
0515-88235777

产品介绍

盐城迈克瑞机械有限公司自主研发的智能型全自动“纳米微晶红外线加热谷物烘干机”是全新一代“高效、环保、节能”的谷物烘干设备,该烘干机采用纳米微晶红外线为加热源的供热技术。这种加热方式(即类似于现在家用的光波炉)彻底解决了燃煤、燃油、燃气、及生物质燃料的排放对环境污染问题。设备工作时不产生有害气体,不消耗氧气,真正实现零排放、零耗氧,绿色环保。

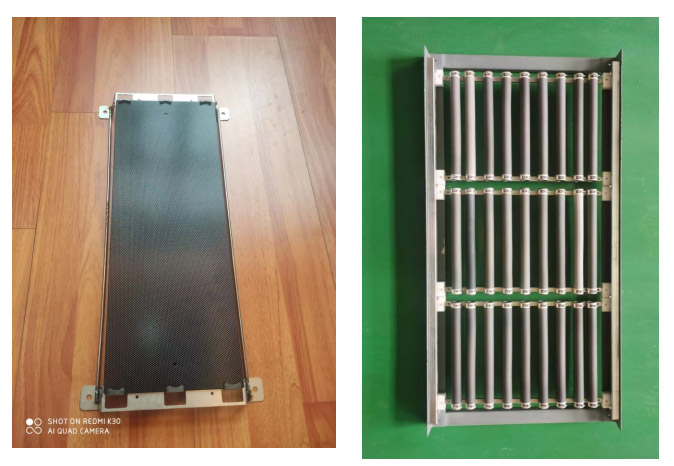

一、纳米微晶红外线加热简介

纳米微晶红外线加热是一种继金属管、石英管、卤素管、陶瓷管红外线等传统发热管之后,近两年来刚兴起的一种高科技加热元件,其优异的性能愈来愈受国内外广大客户的欢迎。纳米微晶红外线发热管(板)是利用纳米技术和微晶材料(如硅化铝与针晶体)构成的加热管(板),通过特殊的纳米材料吸收并转化红外线辐射为热能,实现高效加热的设备。这些纳米材料具有优异的红外线吸收和转化能力,当外界红外线辐射到材料表面时,能量被吸收并转化为热能,导致材料内部的分子振动加强,产生热量。具有功率余量大、耐高温、高热能力强、使用寿命长、且功率可随意调节等优点,被誉为是“本世纪最具竞争力的高科技材料”。它的出现在电热领域掀起了一场新的革命,纳米微晶加热替代金属发热体将成为一种必然的趋势。

二、纳米微晶红外线加热特点

1、高效加热:纳米微晶红外发线加热管(板)具有快速加热的特点,升温速率快,能够在短时间内达到所需的温度。

2、节能环保:在发热过程中,纳米微晶红外发线不发光、改变了传统红外线可见光现象,不会消耗氧气,也不会产生废气和污染物,非常环保。

3、远红外辐射:发出的远红外线用于人体保键,具有促进血液循环、舒缓神经、增加免疫力等功效,对人体健康有益。

4、稳定性佳:纳米微晶红外线发热材料具有良好的稳定性和耐用性,发热板(管)的使用寿命长。




三、纳米微晶红外线谷物烘干机工作原理

纳米微晶红外线加热谷物烘干机工作原理:谷物烘干是一种由外至内、再由内至外的反复平衡排水过程,排水(烘干)必须经缓冲、烘干、再缓冲、再烘干----,多次循环才能在保证质量的前提下达到预期的烘干终点。

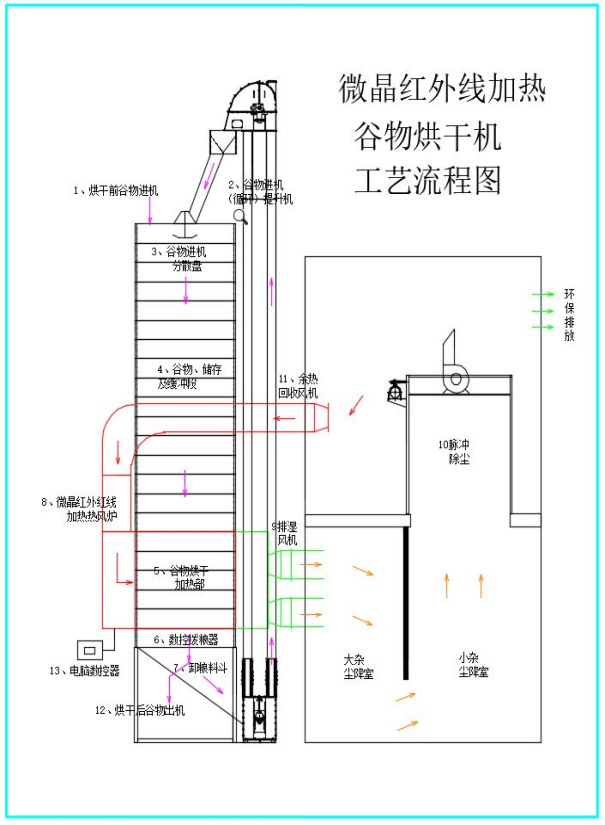

纳米微晶红外发线烘干的工作原理说明:(如下图)




工作原理:

1、设置循环提升机。粮食烘干是一种反复平衡排水过程,提升机是保证循环烘干进行的主要设备。

2、设置进粮分散盘。烘干机进粮(按设计批量)至满粮,进粮时,考虑水分过高容易结拱,进粮时需设计分散盘,将粮食均匀布入烘干机。同时,进粮至1/3满,需要一边进粮一边循环,保证烘干前不结拱、顺利流畅。

3、设置谷物烘干缓冲段,谷物烘干是一种由外至内、再由内至外的反复平衡排水过程,排水(烘干)必须经缓冲、烘干、再缓冲、再烘干----,多次循环才能在保证质量的前提下达到预期的烘干终点。

4、设置纳米微晶红外线加热热风炉。热风炉是由N个纳米微晶红外线加热管组成。热风炉由人机界面触控屏、PLC、调功仪控制,精准输出所需热风,为烘干提供高效、节能的热风源。

5、设置余热回收再利用装置。纳米微晶红外线加热烘干过程中有相当一部分余热被排放,设置余热回收装置,是将脉冲除尘后的干净余热,经余热回收风机送入纳米微晶红外线加热器进风口,对进入加热部空气进行预加热。这样既能将余热回收,又提高了烘干效率。

6、设置循环拨粮器。拨粮器是将谷物由上向下在关闭上方热风的同时均匀的布置到下方料斗,并自流至循环提升机。

7、设置排湿风机。谷物烘干是将热风穿过谷物经负压排湿风机将谷物中的水分(经多次循环)带走。

    以上烘干过程经多次反复循环,达到所需的烘干指标。

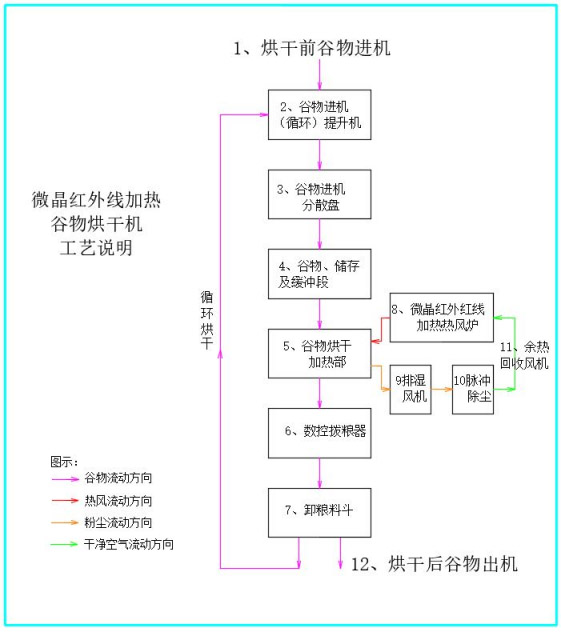

纳米微晶红外发线烘干工艺流程图:(如下图)




四、产品产业作用

粮食烘干是直接影响到粮食丰产后能否丰收,是粮食产业链中关键一环。烘干过程中使用什么样的热源,既关系到粮食烘干成本,又关系到是否安全环保。

“纳米微晶远红外线加热用于粮食烘干”属国内首创(专利技术),也是现代农业产业链中关键设备。

“纳米微晶远红外线加热谷物烘干机”既可以用于粮食烘干,又可以用于果蔬烘干,有先天的技术优势,从根本上改变了:传统电阻加热的高能耗性、燃煤加热高污染性、燃气加热供气局限性、燃油加热高成本性、“热泵空气能”加热投资大、温度低达不到实际烘干要求、电磁炉热风炉控制模块易损坏等问题。

五、产品优势

1、投资少、高效节能、自动恒温。

“纳米微晶远红外线加热谷物烘干机”既可以用于粮食烘干,又可以用于果蔬烘干,有先天的技术优势,从根本上改变了:传统电阻加热的高能耗性、燃煤加热高污染性、燃气加热供气局限性、燃油加热高成本性、“热泵空气能”加热投资大、温度低达不到实际烘干要求、电磁炉热风炉控制模块易损坏等问题。

空气能热泵(+辅助电热管加热)热风炉输入功率150kw, 每小时输出热量30(万大卡),输出热风最大55℃,每批次烘干谷物时间大于30小时,单台设备投资18万元。

纳米微晶远红外线加热比空气能热泵热风炉节约投资330%,每批次烘干谷物节约时间三分之一,节能30%;优其是:空气能热泵热风炉使用了R22制冷剂,有泄漏污染,还要定期补充R22制冷剂,使用环境要求非常高,使用寿命短、维护成本更高。

不同谷物烘干热风炉投资运行成本核算对比表

供热方式

纳米微晶红外

热风炉

电磁

热风炉

空气能热泵

热风炉

生物质

热风炉

天然气

热风炉

烘干依据

设备:30吨批式循环烘干机,品种:稻谷,单批烘干数量:30吨,烘干前水分25%,烘干后水分15%,降水率10%。烘干后重量:27吨,每小时所需热量:30(万大卡)。烘干环境:秋季,室内温度10度以下。

燃料种类

电(130kw)

电(150kw)

电(150kw)

物质

天然气

热效率

≥96%

≥85%

≥85%

≥70%

≥85%

燃料单价

0.49元/度

0.49元/度

0.49元/度

1.1元/kg

4.2元/m³

消耗燃料/h

110度

140度

130度

60kg

30m³

热风温度

65℃

55℃

55℃

65℃

65℃

烘干时间

20小时

20小时

30小时

20小时

20小时

燃料费用

115度×20小时×0.49元/电度=1127元/27吨干粮=41.74元

140度×20小时×0.49元/电度=1372元/27吨干粮=50.81元

130度×30小时×0.49元/电度=1911元/27吨干粮=70.78元

60kg×20小时×1.1元/kg=1320元/27吨干粮=48.89元

30 m³×20小时×4.2元/ m³气=2520元/27吨干粮=93.33元

人工费、电费

10.19元

10.19元

10.19元

19.44元

10.19元

总费用

51.93元

61.00元

80.97元

66.33元

103.52元

安全

安全

安全

安全

不安全

欠安全

污染

无污染

无污染

元污染

严重污染

无污染

设备投资

6万元

9万元

18万元

6万元

4万元

维护成本

一般

特高

特高

一般

使用年限

10年

10年

5年

5年

8年

2、环保无污染。

传统燃煤、天然气、生物质等加热设备是通过燃烧加热空气方式加热,燃烧会产生废气排放,污染环境。还会消耗了大量不会再生的能源。使用纳米微晶远红外线加热,零排放,不产生废气,不污染空气。

3、安全性高、使用寿命长。

传统燃烧加温方式会产生明火存有消防安全隐患(天然气安全隐患更高)。产生废气存在人生安全和产品二次污染。使用纳米微晶远红外线加热,直接对谷物加热,保质保鲜、零污染,没有明火不存在消防安全隐患,对产品不存在二次污染。

纳米微晶远红外线使用双向右控硅具有软启动功能,在达到设置温度后,仅仅调整微小功率确保温度精准到±1度,不频繁启动,高效节能、安全可靠,可连续使用1万小时以上,整机使用寿命10年以上。

4、长期运行稳定、维护费用低。

集成了全数字双向可控硅控制器,有过流、过温、开路等完备的保护功能。全自动运行,无需值守,安全稳定。

开机就工作无需预热,升温时间比空气能热泵、煤、天然气、生物燃料、电磁炉等缩短了2/3。

加热部分采用纳米微晶远红外线加热管,可承受500摄氏度以下高温,主机设计寿命达10年以上,避免了其他加热方式需要经常维护和定期更换易损件的弊端,纳米微晶远红外加热系统后期无维护费用。

六、技术参数

1、控制方法 :人机界面、PLC、全自动双向可控硅智能数控

2、热量大卡:30万大卡/h

3、燃    料:电

4、额定功率:130kw

5、电压/频率:380V/50Hz

6、热  效 率:≥96%

7、工作环境温度:5℃—50℃

8、输出热风温度:≥70℃



高效节能环保的纳米微晶红外加热谷物烘干机——新能源新科技赋能新质生产力!
