5HXG-00谷物烘干机

5HN-N00T顺、逆流粮食烘干处理中心,适用于粮库、农场、种籽和饲料等企业,烘干处理高(低)水分谷物。

全国热线

0515-88230777
0515-88235777

产品介绍


 主要特点

1、电脑控制,人机对话界面操作,自动化程度高

  采用彩色电脑触控屏对烘干谷物进行动态实时检测:在烘干塔储粮段及烘干粮食缓苏段装有先进的水份、粮温检测传感器,将实时检测到的水份、粮温传输给电脑控制中心,通过电脑程序运算控制其:

1)原粮输入自动控制;

2)环保热风炉自动启停控制;

3)烘干段热风温度控制;

4)卸粮器卸粮速度控制。

5)各部件动作自锁控制。

2、保温节能防腐浊、环保无粉尘,烘干谷物品质好、成本低

  烘干塔主体:外层全部使用横置波纹彩钢夹芯板,既保温节能,又防日晒雨淋,二十年无需油漆防腐,同行仅有使用的工艺。

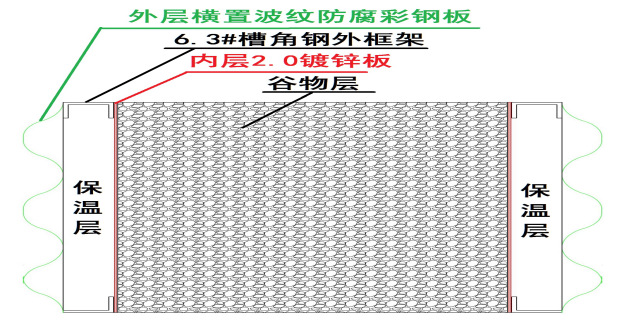

主塔箱体框架结构剖面图:(迈克瑞关键技术)




  整体燃煤热风炉(也可根据用户需要设计燃煤、燃气、燃谷壳热风炉);使燃料燃烧充分、净静无粉尘,节能环保;根据设计温度全电脑控制热风炉启停。高频焊管换热器:换热效率高、经久耐用、换热空气干净无污染。

环保无粉尘污染。

  采用多级干燥工艺,对烘干后产生的废气、粉尘集中吸收、多级螺旋尘降、水幕除尘等除尘技术处理,实现环保无污染。

降水幅度大、适用范围广

  先进的工艺设计既可以实行连续式烘干又可以实行循环式烘干。一次降水率在6%以下可选择连续式烘干,速度快、产量高。降水率在7%-15%的情况下,可选择循环式与连续式交替烘干形式,既降低了烘干成本,又提高了烘干产量。

3、制造工艺先进、安装快捷、质量高

  主体底坐:底坐选择优质18#槽钢,直流电焊连接;防腐处理,经久耐用寿命长。

主塔内塔体:选择优质6.3#槽钢+角钢的“板式框架”结构,在板式框架上冷焊2.0优质镀锌板,保证了温湿环境下不腐蚀、不度形、坚固耐用。

主塔外体:全部使用防火保温50型彩钢夹芯板,既保温节能,又防日晒雨淋,二十年无需油漆防腐。

  部件连接:10.8级超强镙丝。

  同行业高品质配置,确保了高质量性、高安全性。


(三)5HN-NOOT烘干机技术参数及设计方案说明

1)根据粮食品种、配置原粮水份在线检测仪:将数据输入计算机,经模似运算选择:烘干方式、烘干时间、烘干温度。

2)采用多阶段干燥、多阶段缓苏、冷却一体的连续烘干形式。

3)冷却采用自然空气对其冷却,冷后物料温度≤环境温度+8℃。

4)采用低温大风量烘干,使稻谷最高温度≤50℃。

5)设置风温调节装置:计算机根据烘干物料的水份,控制并自动调节输出热风风温,确保送入烘干机热风温度稳定,保证谷物烘干均匀并保持较好品质。

6)设置300吨(或200吨\300吨)原粮缓冲仓一个,确保在停止投料后能连续正常运行24小时以上。

7)设置卸粮控制装置:计算机可根据烘干物料的水分调节烘干速度(卸粮速度),防止过干燥或欠干燥。

8)标准机械热风炉,1人操作;从原煤进机-炉排走速-温度控制启停-热风输送等全程电脑自动控制,节能环保。

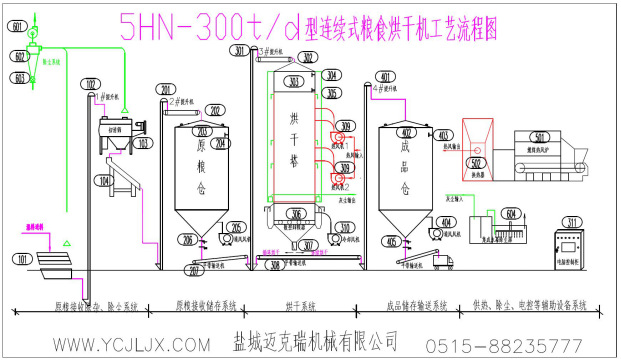

工艺流程图:

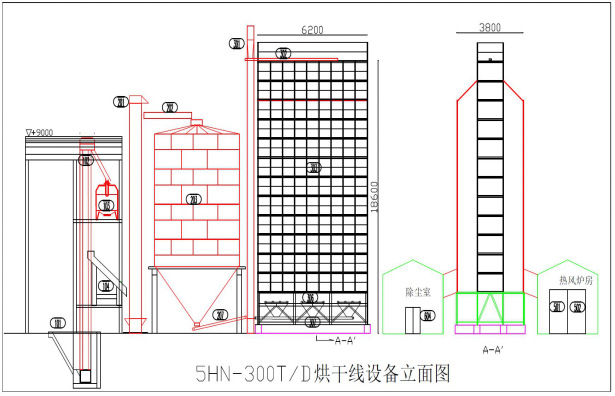

立面图:





处理量(吨/24h)

300T(水稻)

降水幅度(%)

5-6

加热介质

干净空气

热风温度(℃)

80-120

粮食受热温度(℃)

40-50

干燥不均匀度(%)

< 2

破碎率增值(%)

< 2

单位热耗(kj/kgH2O)

5800

燃煤(kg/吨粮)

7-10

装机容量(KW_)

125KW

主机外形尺寸(M)

6.2×2.2

主机高度(M)

18
